相機標定（Calibration），是指利用相機成像系統的數學模型，計算出世界坐標系與相機圖像坐標系對應關系的過程。標定通常應用于機器視覺高精度測量系統、運動控制系統中，標定算法的穩定性及精度將直接影響測量與定位的準確性。

靈閃IntelliBlink在不斷追求標定算法高速高精度的同時，又充分考慮了標定應用場景的多樣性及復雜性，集成了四點標定、九點標定、網格標定、標量轉換、分散型網格標定、聯合標定等標定方式，幫助用戶快速完成標定。

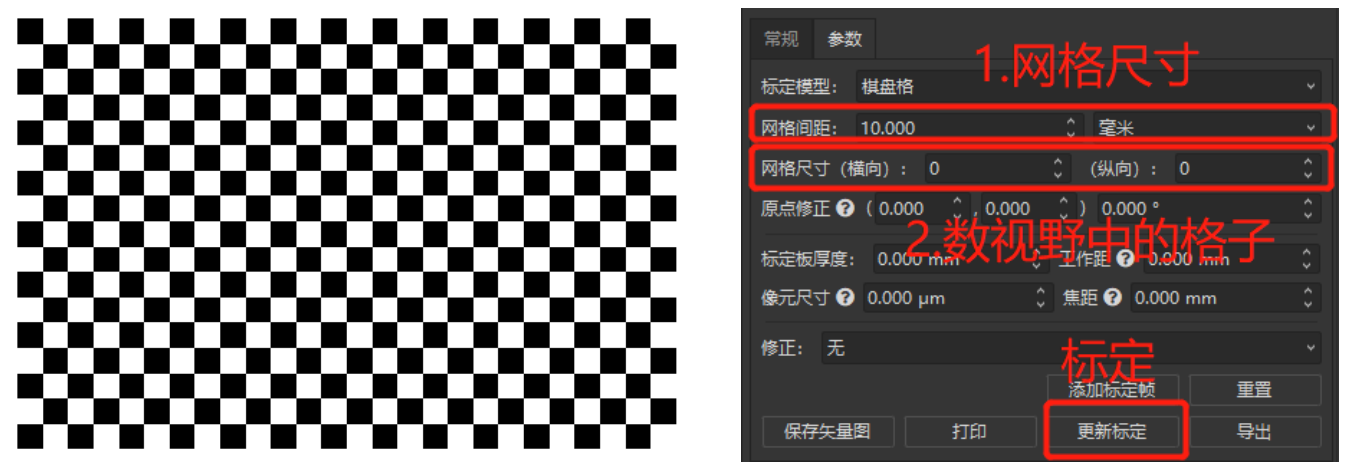

圖1 傳統的棋盤格標定

通過市場需求的調研，我們發現圖1中傳統棋盤格標定的流程比較復雜，用戶除了需要知道網格的尺寸以外，還要通過數的方式確定在相機視野中的網格數量來完成標定，如果實際應用場景中網格間距尺寸比較小，用戶很可能數錯導致最后標定失敗。

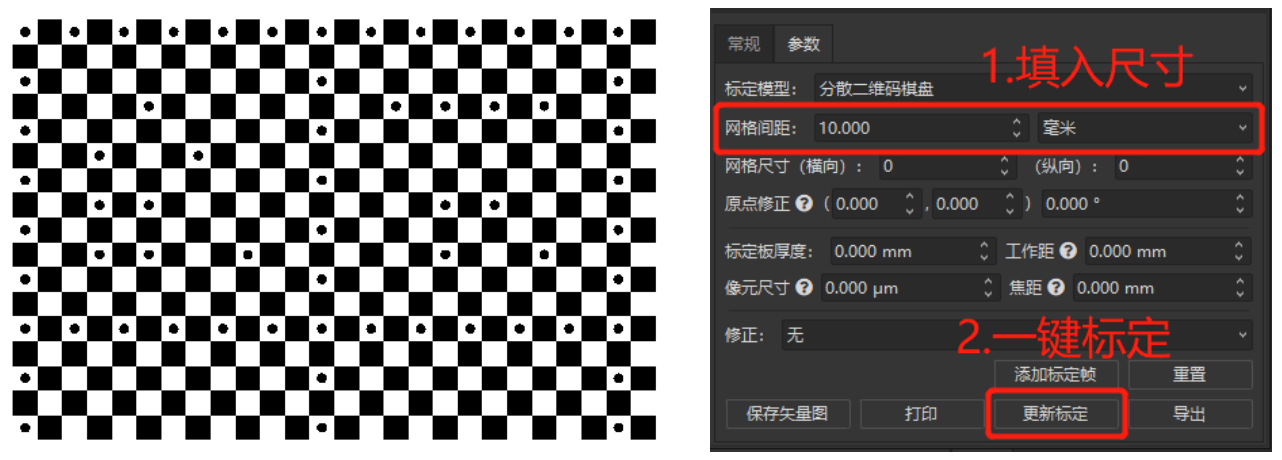

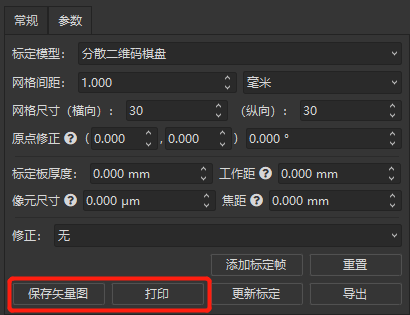

圖2 分散型網格標定

02

多相機聯合標定

在實際應用場景中，用戶會遇到計算兩個特征點間距的需求，但是由于特征點間距過大，精度要求過高，為了降低成本只能使用兩個相機分別進行定位，然后通過數據計算給出兩個特征點的實際距離，這時候必須要用到聯合標定。

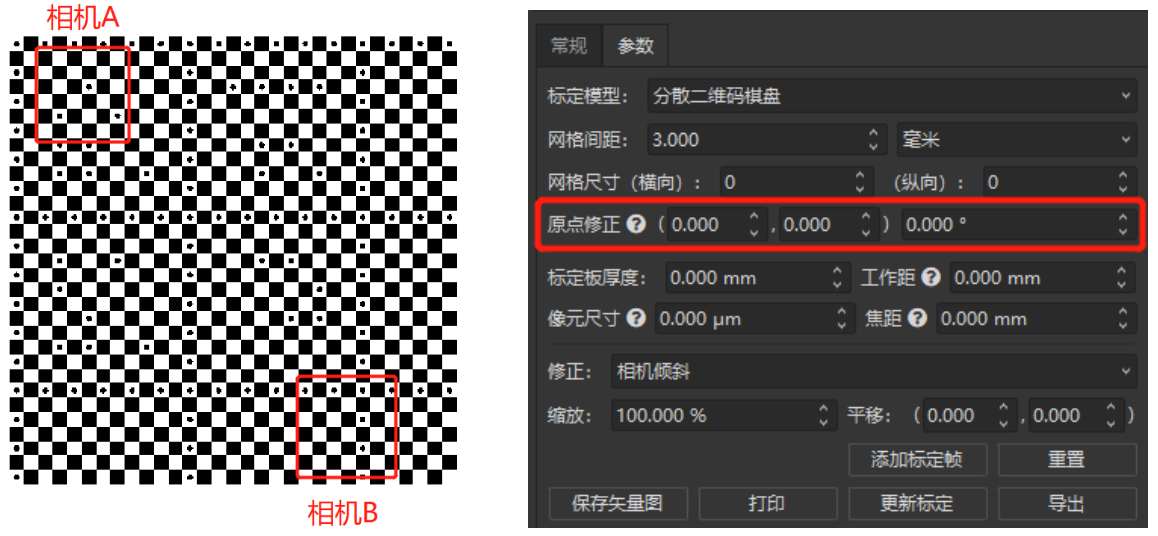

圖3 聯合標定

如上圖所示，用戶通過輸入網格間距、尺寸、原點修正等信息，可以將多個相機標定在同一坐標系內，實現多個相機的聯合標定，從而計算出兩個相機內任意兩點或者其他特征的距離。

03

四點/九點標定

四點/九點標定都屬于多點標定，圖像坐標來源于自定義點或者算法輸出的特征點，用戶只需要在對應的點上輸入世界坐標系的坐標，即可完成映射。這種標定方式通常用于視覺引導運動控制系統進行定位的場景。

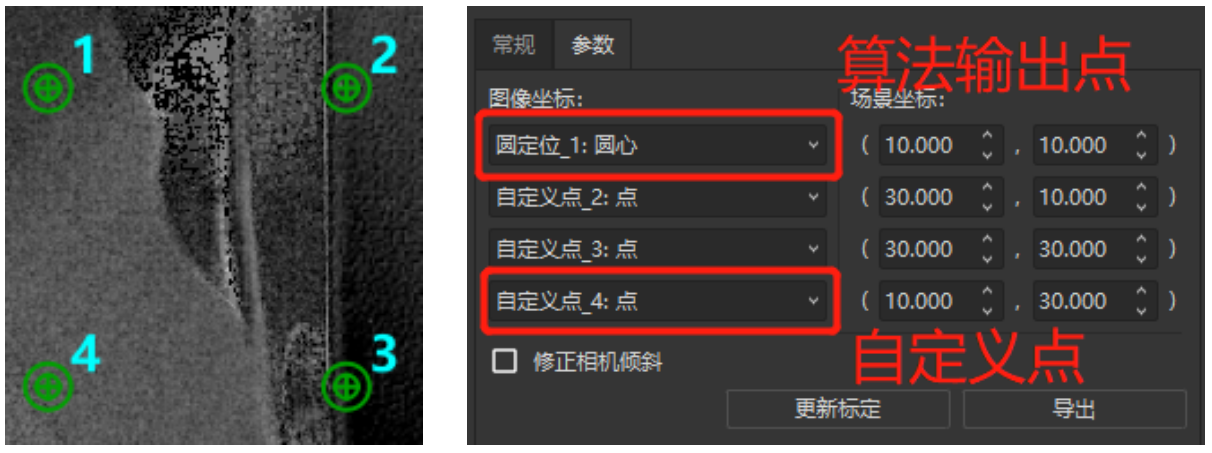

圖4 多點標定

04

標量轉化標定

在很多尺寸測量的應用場景中，用戶可以根據圖像上像素的長度，對應標準產品實際的長度，直接計算出一個縮放比例關系，用戶無需進行標準的標定流程。這種標定方式通常用于視覺測量的場景。

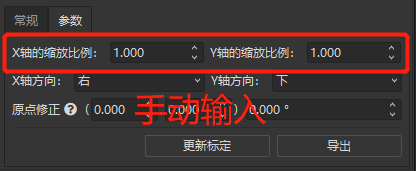

圖5 標量轉換標定

除此之外，相機鏡頭的畸變，以及現場相機安裝時的傾斜，都可以通過靈閃中的矯正算法進行一鍵修正，降低了用戶的選型與調試要求。

圖6 矯正算法
